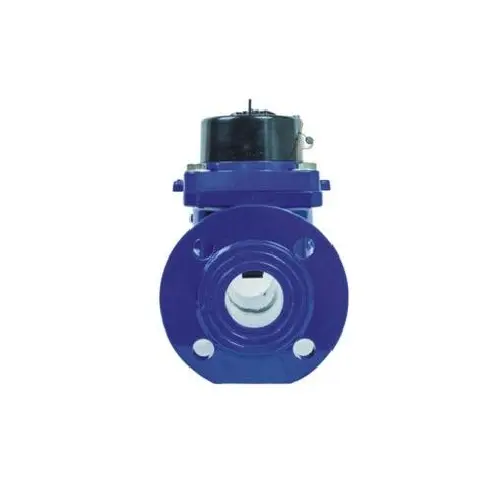

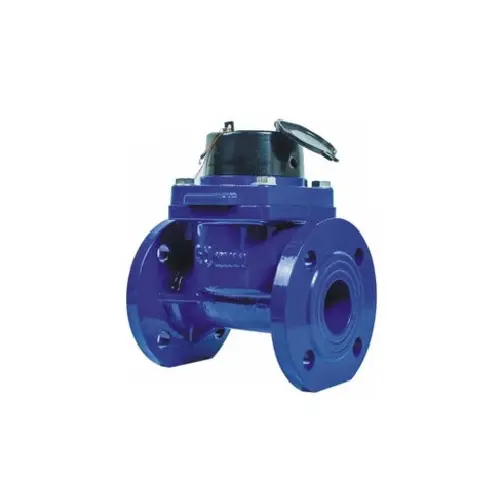

Bewässerungswasserzähler
Verwendung: Durchflussmessgerät zur Messung des Gesamtwasservolumens, das durch die Rohrleitung fließt.
Lieferbedingungen:
▶Größe: DN50 ~ DN600
▶Material: Gusseisenschale
▶Temperaturklasse: T30, T50, T90
▶Druckklasse: MAP16, MAP10
▶Druckverlust:△P63
Installationsmethode:
1.Horizontale Installation.
2.Zusätzlicher Wasserfilter ist erforderlich.
3.Der Wassereinlass/-auslass des Wasserzählers benötigt einen geraden Rohrabschnitt U10/D5.
Eigenschaften:
1. Kleiner Übertragungswiderstand, große Durchflusskapazität, Anti-Blockierung und starke Anti-Verschmutzungsfähigkeit.
2.Horizontaler Rotor, trocken, Magnetkupplungsantrieb.
3. Der Zähler verfügt über Vakuumversiegelung, Anti-Kondensation und Zerstäubung und kann den Messwert lange Zeit klar halten.
4. Die abnehmbare Struktur erleichtert die Installation und Wartung
5.Der Messmechanismus weist eine starke Universalität auf.
6. Je nach Kundenwunsch können Fernübertragung und Übertragungsgerät (Doppelrohr-/Hallübertragung) bereitgestellt werden.
Technischer Parameter:
| DN (mm) | Fließen Reichweite | Messqualität | Maximal Durchfluss Q4 | Gemeinsam Durchfluss Q3 | Grenzfluss Q2 | Minimum Durchfluss Q1 | Minimum Lektüre | Maximal Lektüre |
| Q3/Q1 | m3/h | m³ | ||||||
| LXXG-50 | 2" | R20 (R25) | 25 | 31.25 | 5 | 1.25 | 0.002 | 999, 999 |
| LXXG-65 | 2/2" | 40 | 50 | 8 | 2 | 0.002 | 999, 999 | |
| LXXG-80 | 3" | 63 | 78.75 | 12.6 | 3.15 | 0.002 | 999, 999 | |
| LXXG-100 | 4" | 100 | 125 | 20 | 5 | 0.002 | 999, 999 | |
| LXXG-125 | 5 Zoll | 160 | 200 | 32 | 8 | 0.002 | 999, 999 | |
| LXXG-150 | 6" | 250 | 312.5 | 50 | 12.5 | 0.002 | 999, 999 | |
| LXXG-200 | 8" | 400 | 500 | 80 | 20 | 0.002 | 999, 999 | |
| LXXG-250 | 10" | 630 | 787.5 | 126 | 31.5 | 0.02 | 9, 999, 999 | |
Gesamtabmessungen und Gewicht:
| Modell | DN | Länge | Höhe | Anschlussflansch | ||
| mm | Flansch außen Durchmesser φD1 | Anzahl Verbindungsschrauben D2 | Anzahl Verbindungsschrauben | |||
| LXXG-50 | 2" | 200 | 253 | 165 | 125 | 4*M16 |
| LXXG-65 | 2V2" | 200 | 268 | 185 | 145 | 4*M16 |
| LXXG-80 | 3" | 225 | 284 | 200 | 160 | 8*M16 |
| LXXG-100 | 4" | 250 | 295 | 220 | 180 | 8*M16 |
| LXXG-125 | 5 Zoll | 250 | 310 | 250 | 210 | 8*M16 |
| LXXG-150 | 6" | 300 | 339 | 285 | 240 | 8*M20 |
| LXXG-200 | 8" | 350 | 382 | 340 | 295 | 8*M20 (1,0 MPa) 12*M20 (1,0 MPa) |
| LXXG-250 | 10" | 450 | 438 | 395 405 |
|
12*M20 (1,0 MPa) 12*M24 (1,0 MPa) |

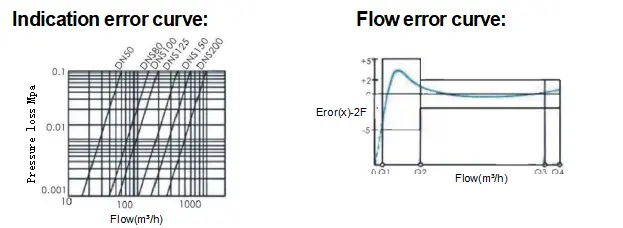

A. Der maximal zulässige Fehler eines niedrigen Bereichs (Q1≤Q B. Wenn die Wassertemperatur ≤ 30 °C ist, beträgt der maximal zulässige Fehler im oberen Bereich (Q2 ≤ Q ≤ Q4) ± 2 %. Wenn die Wassertemperatur > 30 ° C ist, beträgt der maximal zulässige Fehler im oberen Bereich (Q2 ≤ Q ≤ Q4) ± 3 %.
