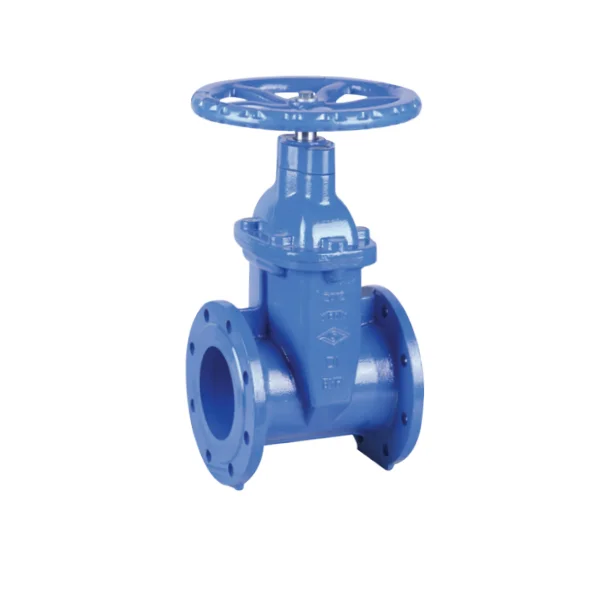

BS 5163 Flanschfestigte NRS -Gattentorventil PN25
Model:(Z45X) PN25
Z45X BS 5163 Flanschfestes widerstandsfähiges NRS -Ventil PN25
• Verbindungsenden: Flansch zu BS EN 1092-2: 1997
• Arbeitsdruck: PN25
• Temperaturbereich: 0 ℃- 100 ℃
• Beschichtung: Fusion Binded Epoxy -Beschichtung gemäß ANSI/AWWA C550
• Arbeitsdruck: PN25
• Temperaturbereich: 0 ℃- 100 ℃
• Beschichtung: Fusion Binded Epoxy -Beschichtung gemäß ANSI/AWWA C550
Materialspezifikation
|
Teilnummer |
Teil |
Standardspezifikation |
Optionen |
|
1 |
Ventilkörper |
EN-GJS-450-10 |
|
|
2 |
Widerstandes Keilscheibe |
EN-GJS-450-10+EPDM |
|
|
3 |
Stängel |
Edelstahl |
SS304, SS316, SS420, SS431 |
|
4 |
Bolzen |
Zinkkohlenstoff -Stahl -Zink |
SS304, SS16 |
|
5 |
Motorhaube |
EN-GJS-450-10 |
|
|
6 |
O-Ring |
NBR |
EPDM |
|
7 |
Drüse |
EN-GJS-450-10 |
|
|
8 |
Handrad |
EN-GJS-450-10 |
Gepresster Stahl |
|
9 |
Bolzen |
Zinkkohlenstoff -Stahl -Zink |
SS304, SS16 |
|
10 |
Fla Waschmaschine |
Zinkkohlenstoff -Stahl -Zink |
SS304, SS16 |
|
11 |
Ringwischer |
NBR |
EPDM |
|
12 |
Bolzen |
Zinkkohlenstoff -Stahl -Zink |
SS304, SS16 |
|
13 |
Flache Waschmaschine |
Zinkkohlenstoff -Stahl -Zink |
SS304, SS16 |
|
14 |
O-Ring |
NBR |
EPDM |
|
15 |
Schubspülmaschine |
Brass HPB59-1 (Typ A) Nicht verfügbar (Typ B) |
|
|
16 |
Das Motorhaube |
EPDM |
NBR |
|
17 |
Keilnuss |
Brass HPB59-1 |
Bronze ZQSN5-5-5 |
HINWEIS: Für eine andere materielle Anfrage als die Standardspezifikation geben Sie bitte eindeutig in der Liste der Anfragen oder Auftragsliste an.
|
Dn |
Pn |
Abmessungen (mm) |
||||||||
|
Zoll |
mm |
|
L |
H |
D |
D1 |
d |
C |
T |
N-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2,5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-f31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-f31 |
