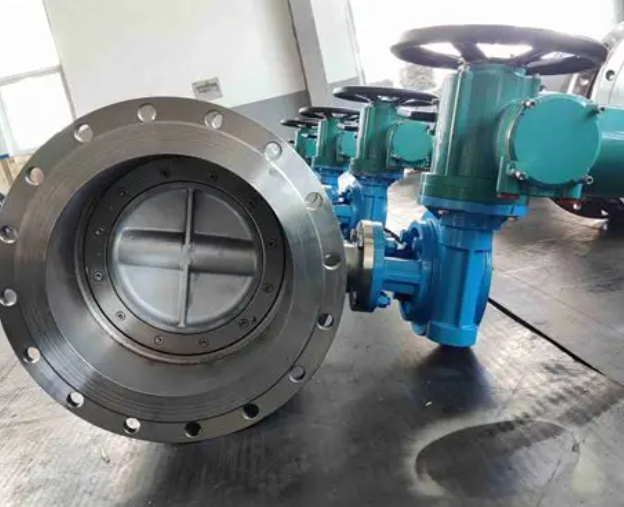

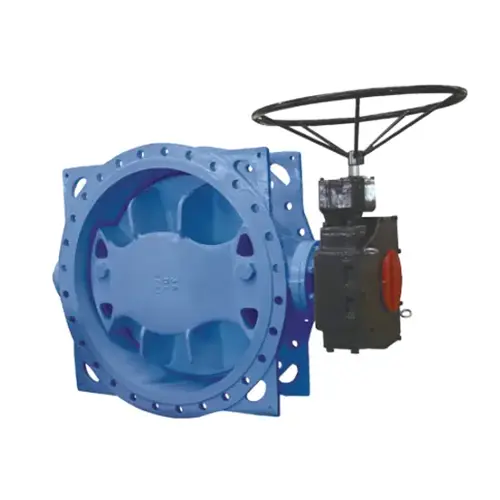

Was ist ein doppelt exzentrisches Flansch -Schmetterlingsventil?

   DerVentilDer Körper verfügt normalerweise über flanierende Verbindungen (konform mit ANSI, DIN oder anderen internationalen Standards) und kann aus Gusseisen, Kohlenstoffstahl, Edelstahl oder Speziallegierungen gebaut werden. Die Scheibe nimmt eine exzentrische Schmetterlingsform an, die häufig aus rostfreiem Stahl besteht oder mit korrosionsbeständigen Materialien wie PTFE beschichtet ist. Der Stiel wird aus hochfestigem Legierungsstahl geschmiedet und über das Betriebsmoment des Betriebs durch sein Dual-Offset-Design überträgt. Der Dichtring ist auf dem Ventilsitz montiert, wobei Materialien von Elastomeren (z. B. EPDM, NBR-Gummi) bis Metall (für Hochtemperatur-/Druckumgebungen) reichen. Ein Lagersystem verwendet selbstschmierende oder bronzige Lager, um die Reibung zu minimieren, während Betätigungsoptionen Handheber, Getriebe, pneumatische oder elektrische Aktuatoren umfassen.

   Während des Öffnens löst sich die Scheibe sofort aus der Sitzdichtung (aufgrund des ersten Versatzes, der die Reibung verringert) und dreht sich um 90 °, um die Position in voller Öffnung zu erreichen. Beim Schließen kann die Scheibe im zweiten Versatz den Dichtungsring allmählich komprimieren und gleichmäßige lineare Dichtungskontakt bilden. Durch Einstellen des Drehwinkels der Scheibe (0 ° –90 °) wird eine präzise Kontrolle über Medienfluss und Druck in der Rohrleitung erreicht.

   This valve is widely used in water supply and treatment systems (e.g., water plants, sewage pumping stations), petrochemical industries for oil/chemical transfer pipelines, power generation facilities in cooling water circuits and flue gas desulfurization (FGD) units, HVAC systems for large-building heating/cooling water circulation, shipbuilding for seawater pipelines and ballast water control, and sanitary processes in Lebensmittel-/Pharmaindustrie, Anpassung an korrosive, Hochtemperatur- und saubere Medienumgebungen.

   Schlüsselvorteile des Betriebsdrehmoments: Das Dual-Offset-Design verringert die Reibung um über 90%und ermöglicht den mühelosen Betrieb und den kleineren Antriebsanforderungen. Dichtlebensdauer: minimales Gleitreihen zwischen Scheibe und Dichtungsdichtung eliminiert praktisch Verschleiß, verlängert die Lebensdauer von 3 bis 5-mal Versus herkömmlicher Schmetterlinge. Dichtungen stand von -196 ° C bis +650 ° C; Elastomerdichtungen an -40 ° C bis 200 ° C. Einfacher Wartung: Sitzringe können inline ohne Demontage des Ventilkörpers ersetzt werden, minimieren Ausfallzeiten.

   Im Vergleich zu Schmetterlingsventilen im Ein-Offset (nur Stammversatz aus dem Dichtungszentrum, geeignet für niedrige Umgebungsbedingungen), verbessert das Doppel-Offset-Design die Dichtung und Haltbarkeit im zweiten Versatz wesentlich, was es zur Mainstream-Lösung für mittel- bis hohe Druckanwendungen macht. Triple-Offset-Schmetterlingsventile fügen einen Sitzkegelwinkelversatz hinzu, um Metall-Metall-Hartversiegelung und Null-Leckage zu erzielen.
