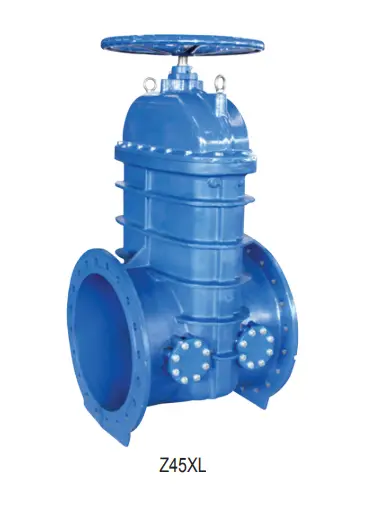

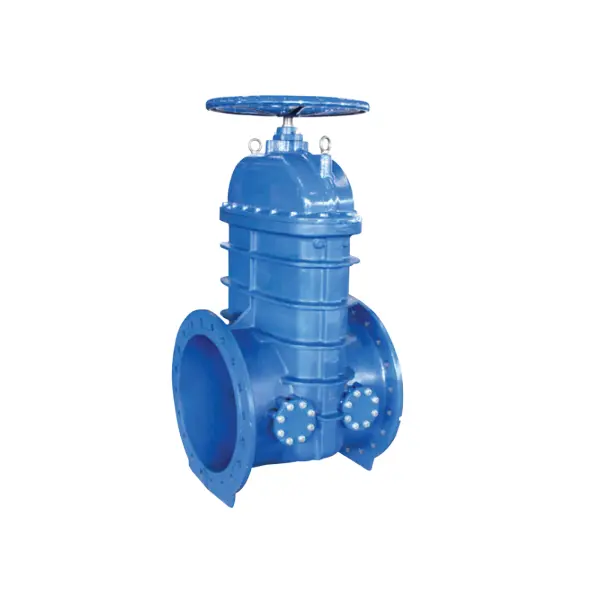

BS 5163 Flansches widerstandsfähiges NRS -Gate -Ventil mit Bypass -Auslass
Model:(Z45XL) PN10/16
BS 5163 Flanschfestigte NRS -Gate -Ventil mit Bypass -Auslass (Z45XL) PN10/16
• Verbindungsenden: Flansch zu BS EN 1092-2: 1997
• Arbeitsdruck: PN10/16
• Temperaturbereich: 0 ℃- 100 ℃
• Beschichtung: Fusion Binded Epoxy -Beschichtung gemäß ANSI/AWWA C550
• Verbindungsenden: Flansch zu BS EN 1092-2: 1997
• Arbeitsdruck: PN10/16
• Temperaturbereich: 0 ℃- 100 ℃
• Beschichtung: Fusion Binded Epoxy -Beschichtung gemäß ANSI/AWWA C550

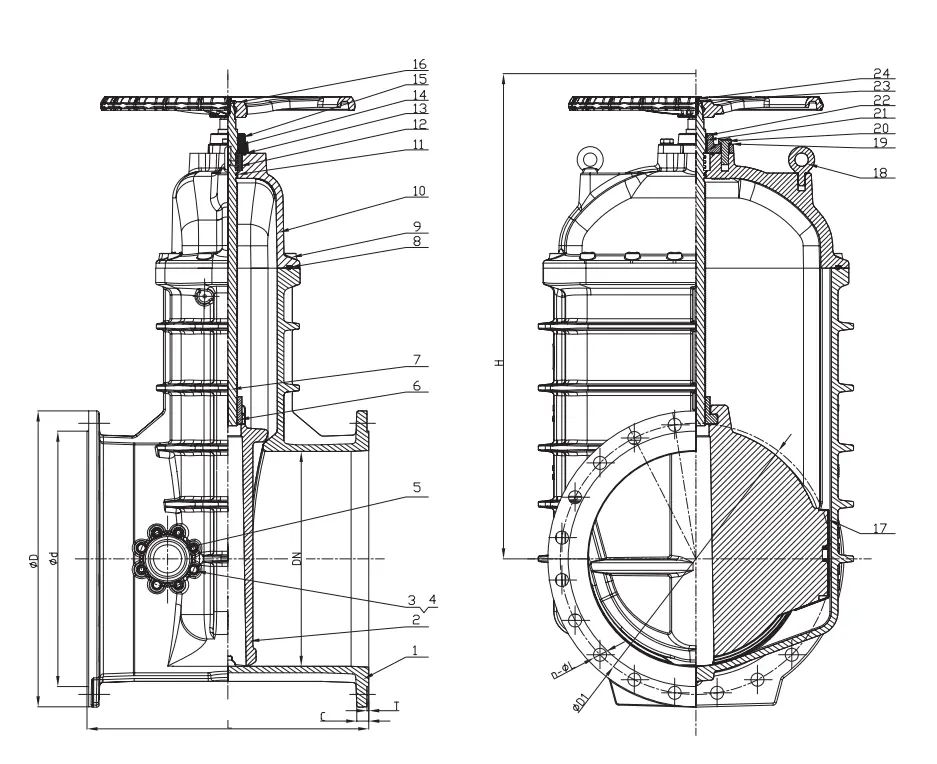

| Materialspezifikation | |||
| Teilnummer | Teil | Standardspezifikation | Optionen |
| 1 | Ventilkörper | EN-GJS-450-10 |
|
| 2 | Widerstandes Keilscheibe | EN-GJS-450-10+EPDM |
|
| 3 | Bolzen | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 4 | Flache Waschmaschine | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 5 | BY-Pass-Ventilabdeckung | EN-GJS-450-10 |
|
| 6 | Keilnuss | Brass HPB59-1 |
|
| 7 | Stängel | Edelstahl | SS304/316/420/431 |
| 8 | Das Motorhaube | EPDM | NBR |
| 9 | Bolzen | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 10 | Motorhaube | EN-GJS-450-10 |
|
| 11 | O-Ring | NBR | EPDM |
| 12 | Schubspülmaschine | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 13 | O-Ring | NBR | EPDM |
| 14 | Achsenführer | Brass HPB59-1 |
|
| 15 | Drüse | EN-GJS-450-10 |
|
| 16 | Handrad | EN-GJS-450-10 | Gepresster Stahl |
| 17 | Leitschmelze | EPDM |
|
| 18 | Augenbolzen | Zinkkohlenstoff -Stahl -Zink |
|
| 19 | Flache Waschmaschine | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 20 | Bolzen | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 21 | 0-Ring | NBR | EPDM |
| 22 | Ringwischer | EPDM | NBR |
| 23 | Flache Waschmaschine | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| 24 | Bolzen | Zinkkohlenstoff -Stahl -Zink | SS304, SS316 |
| HINWEIS: 1. Für eine andere materielle Anfrage als Standardspezifikation geben Sie bitte eindeutig in der Liste der Anfragen oder Auftragsliste an. BYPASFITing- und Ventilbaugruppe nicht zitiert und geliefert werden, es sei denn, es gibt eine bestimmte Aussage in der Reihenfolge oder Anfrage. 2. Wenn die Bypass -Anpassung und das Ventil erforderlich sind, geben Sie diese bitte klar in Ihrer Bestellung an und die Kosten werden hinzugefügt entsprechend." |
|||
| Dn | Pn | Abmessungen (mm) | ||||||||
| Zoll | mm | L | H | D | D1 | d | C | T | N-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
