Was ist der Unterschied zwischen einem Flansch und einem Abbaugelenk?

   1. Kernzweckunterschied

        Flansch: Sein Kernzweck ist es, einen dauerhaften oder semi-permanenten, versiegelten, starren Verbindungspunkt in einem Rohrleitungssystem zu erstellen. Es wird verwendet, um Rohre mit Rohren, Rohren mit Ventilen, Rohren mit Pumpen oder anderen Geräten zu verbinden. Es ist die grundlegende Verbindungsmethode zum Aufbau eines Rohrleitungsnetzes. Sobald die Schrauben festgezogen sind, soll ein Flanschanschluss fest und unbeweglich sein.

Abbaugelenk: Der Kernzweck besteht darin, die schnelle Demontage und Wartung bestimmter Geräte (wie Ventile, Pumpen, Durchflussmeter) zu erleichtern. Es handelt sich nicht um einen grundlegenden Stecker, sondern fungiert eher als "Wartungsinstrument" oder "abnehmbarer Abschnitt", der normalerweise zwischen den Flanschen an beiden Enden der Geräte installiert ist, für die häufige Wartung erforderlich ist (z. B. Ventile). Seine Existenz ist es, die Geräteentfernung einfach zu machen.

   2. Unterschied für Struktur und Betriebsmechanismus

       Flansch: Die Struktur ist relativ einfach und besteht hauptsächlich aus zwei Scheiben (Flanschplatten) mit Bolzenlöchern und einer dazwischen liegenden Dichtdichtung. Während des Anschlusses müssen alle umgebenden Flanschschrauben gleichmäßig festgezogen werden, um die Dichtung zu komprimieren und die Versiegelung und Fixierung zu erreichen. Um Geräte zu zerlegen, müssen alle Anschlussschrauben an den Flanschen auf beiden Seiten der Ausrüstung vollständig gelockert und entfernt werden, bevor die Ausrüstung herausgenommen werden kann. Dieser Prozess kann zeitaufwändig und mühsam sein, insbesondere wenn die Schrauben korrodiert sind oder der Platz eingesperrt ist.

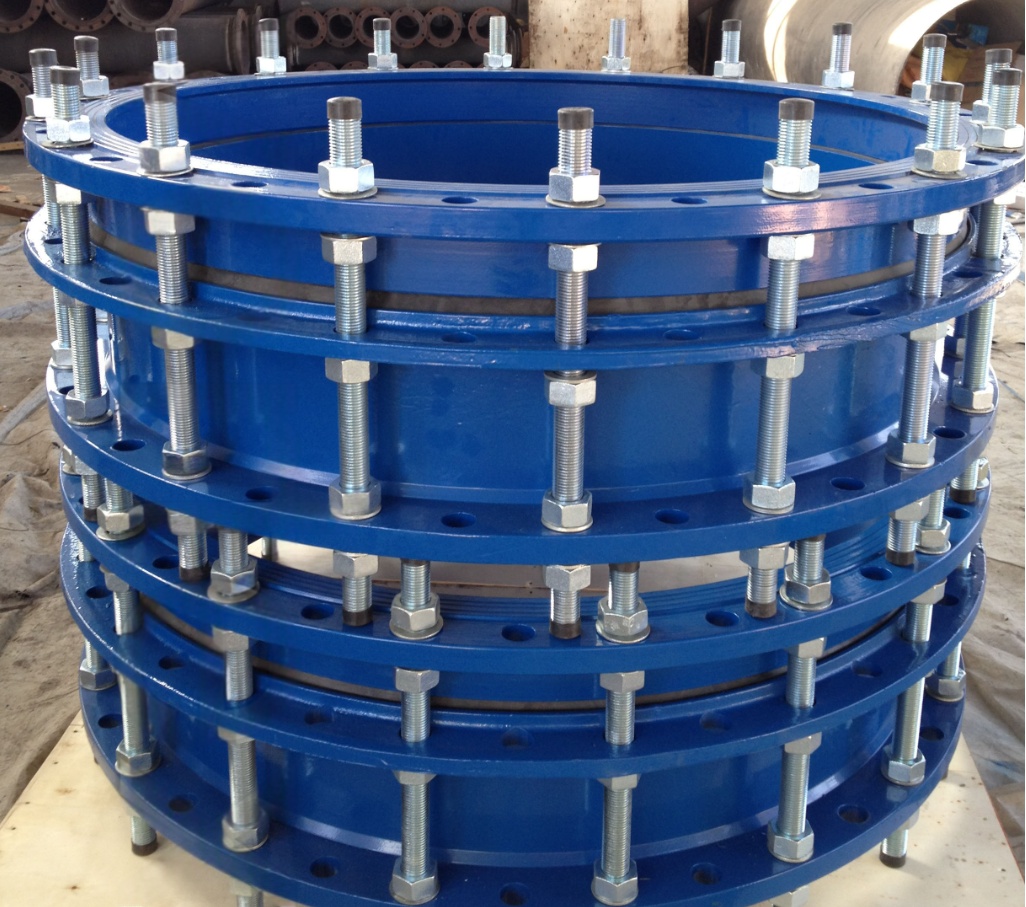

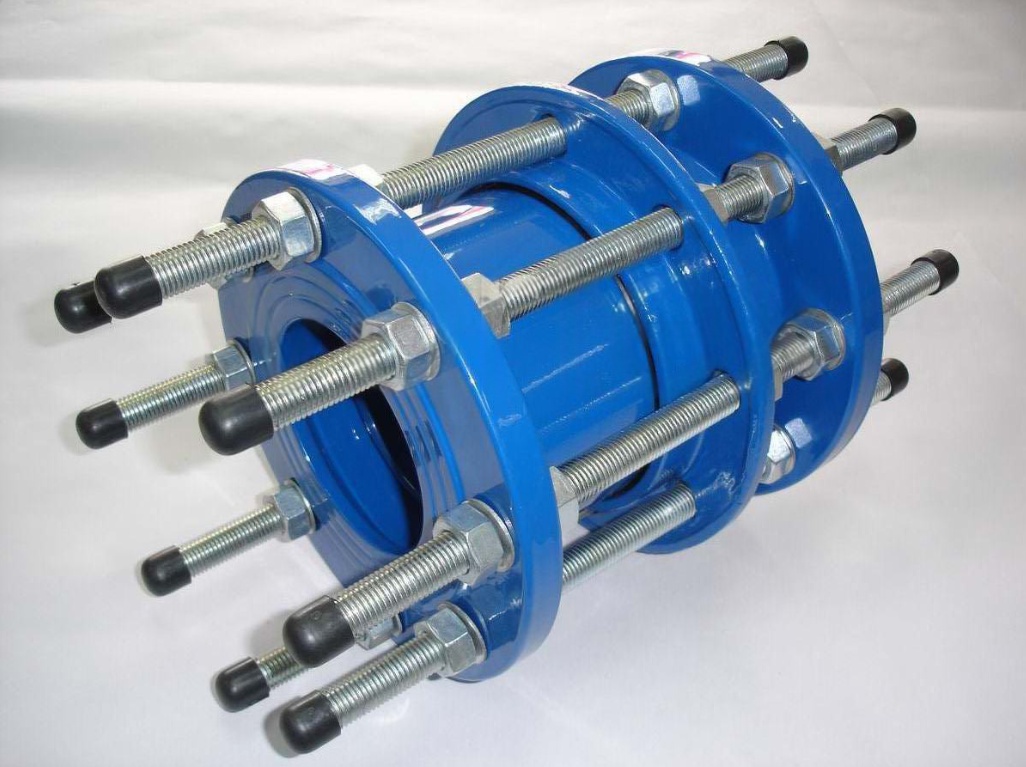

Abbaugelenk: Die Struktur ist komplexer. Es enthält zwei Flansche (ein festes Ende, ein bewegliches Ende), eine Teleskophülse (wie eine Teleskopstruktur mit Dichtungen) und die entscheidenden 2-4 Grenzschrauben.

Während des normalen Betriebs: Die Muttern an den Grenzschrauben sind gleichmäßig festgezogen, zogen den beweglichen Flansch in Richtung fester Flansch und komprimieren die Teleskopärmel, wodurch die gesamte Verbindung wie ein kurzer Rohrabschnitt starr ist.

Wenn die Ausrüstung Demontage benötigt: Nur die Muttern auf diesen wenigen Grenzschrauben müssen gelockert werden (nicht entfernt). Sobald es gelockert wurde, kann der bewegliche Flansch (zusammen mit dem zu entfernenden Gerät) entlang der Rohrleitung ein voreingestellter Abstand (z. B. 50 mm, 100 mm) gezogen werden. Dieser Raum reicht aus, um die Schrauben einfach zu entfernen, die die Geräte selbst mit dem Pipeline -Flansch verbinden, sodass die Geräte weggenommen werden können. Die Flanschverbindung des Rohrleitungssystems selbst (auf der festen Flanschseite) bleibt völlig unberührt.

   3.. Funktioneller Fokusunterschied

       Flansch: Bietet grundlegende Verbindungs-, Versiegelungs- und Druckrandfunktionen. Als Fixpunkt konzipiert, fehlen spezifische Konstruktionsfunktionen für eine einfache Demontage und liefert keine axiale Verschiebungskompensation (es sei denn, es ist ein speziell entwickelter Spezialflansch).

      Abbaugelenk:

      Primärfunktion: Ermöglicht eine schnelle, schneidfreie Demontage kritischer Geräte, sparen Sie die Wartungszeit und -kosten erheblich und verringern Sie die Störung des Rohrleitungssystems.

      Zusätzliche Funktionen: Die Verwendung seiner Teleskopstruktur kann auch eine geringfügige axiale Verschiebung von Rohrleitungen (z. B. thermische Expansion/Kontraktion, Installationsfehler) während der Installation und des Betriebs kompensieren, die Ausrichtung während der Installation vereinfachen und eine gewisse Schwingungsabsorption bereitstellen.

   4. Anwendungsszenarien Unterschied

       Flansch: Allgegenwärtig, es ist die Standardkonfiguration, wo immer eine Verbindung benötigt wird. Rohrleitungssysteme werden aus unzähligen Flanschverbindungspunkten gebaut.

       Abbaugelenk: strategisch installiert auf beiden Seiten kritischer Geräte (insbesondere Ventile, Pumpen), für die häufige Wartung oder potenziellen Austausch erforderlich sind. Es wird zwischen den Geräten und dem Rohrleitungssystem an den vorhandenen zwei Flanschverbindungspunkten "eingeführt". In Szenarien mit begrenztem Wartungsraum, hoher Wartungsfrequenz oder bei dem Schneiden/Schweißen (heiße Arbeit) häufig verwendet.

     Zusammenfassung der wichtigsten Unterschiede:

     Flansch ist ein "Anschluss": verwendet, um Rohre und Geräte dauerhaft zu verbinden; Es ist die Grundlage für den Aufbau des Systems.

     Die Abbaugelenk ist eine "Wartungskomponente": Wird verwendet, um die Demontage bestimmter Geräte zu erleichtern. Es ist ein Assistent für die Systemwartung. Mit seiner einzigartigen Teleskopstruktur und dem Limit Bolt -Design können Sie Platz für die Entfernung von Geräten schaffen, indem Sie nur wenige Muttern lockern, wodurch das Entfernen zahlreicher Flanschschrauben oder Schneidrohre vermieden wird.

     Einfache Analogie:

     Stellen Sie sich eine Schublade vor, die in einem Schrank befestigt ist.

     Flansch ist wie das Nageln oder Kleben der Schublade in den Schrank - Um die Schublade zu entfernen, müssen Sie die Verbindung brechen oder alle Nägel/Kleber sorgfältig entfernen.

     Die Abbaugelenk ist wie die Installation von Schubladenrutschen und Riegel zwischen der Schublade und dem Schrank - während des normalen Betriebs sperren die Riegel (Grenzschrauben) die Schublade sicher; Wenn die Wartung benötigt wird, können Sie die Schublade (Ausrüstung) entlang der Objektträger (Teleskophülle) zur Inspektion oder zum Austausch problemlos entlang der Objektträger (Teleskophülle) herausholen (die Muttern lockern). Die Schrankkörper (Hauptpipeline) selbst bleibt völlig ungestört.
