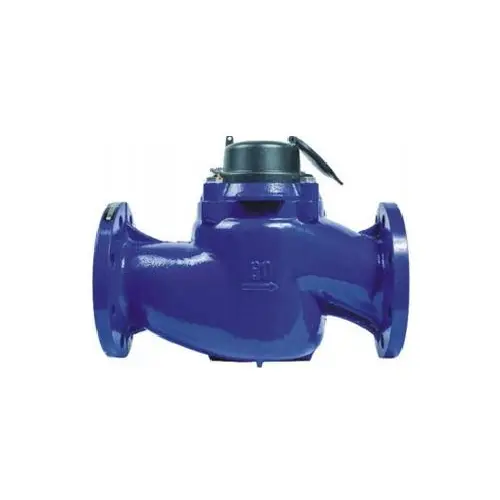

Woltman Wasserzähler WS-40-200
Verwendung: Der vertikale Woltmann-Wasserzähler ist eine Art Woltmann-Wasserzähler (Schraubenflügel). Der Schraubenflügel-Wasserzähler, auch Woltmann-Wasserzähler genannt, ist eine Art Schnellwasserzähler, der für den Einsatz in Rohrleitungen mit großem Durchmesser geeignet ist. Er zeichnet sich durch eine große Durchflusskapazität und einen geringen Druckverlust aus.
Anwendbare Bedingungen:
Material: Gusseisengehäuse
▶ Kaltes Wasser: 0,1 ~ 30 ℃
▶Heißes Wasser: 0,1 ~ 90 ℃
▶Arbeitsdruck: 1,0 MPa
Installationsmethode:
1.Horizontale Installation.
2.Ein zusätzlicher Wasserfilter ist nicht erforderlich.
3. Der Wassereinlass/-auslass des Wasserzählers erfordert nicht die Anforderungen eines geraden Rohrabschnitts.
Eigenschaften:
1. Kein Schneckengetriebemechanismus, das Laufrad treibt direkt den Zähler an, hohe Übertragungseffizienz und geringer Anlaufdurchfluss.
2. Große Auswahl, geeignet für Anlässe mit großer Durchflussänderung.
3. Vollständige Durchflusserkennung, hohe Messgenauigkeit.
4. Die trockene magnetische Übertragungsstruktur sorgt dafür, dass der Zähler sauber und klar ist.
5. Das sechsstellige, vergrößerte Digitalrad zeigt den Messwert an und der Messwert ist klarer.
6.Die abnehmbare Dosierbewegungsstruktur ist praktisch für die Wartung.
7. Interne Anpassungsstruktur zur Verhinderung privater Zähleranpassungen.

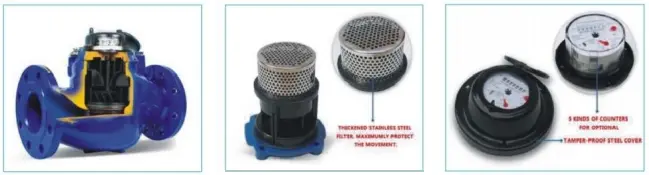

8. Das eingebaute Filtersieb aus Edelstahl schützt den Messmechanismus wirksam.
9. Das hochverschleißfeste Lagersystem (Edelsteinlager für Luftfahrtinstrumente + hochverschleißfeste Hartmetallwelle) gewährleistet die langfristige Stabilität und Zuverlässigkeit des Produkts und verbessert den maximalen Produktfluss erheblich.
10. Edelstahlbefestigungen und Epoxidharzpulver werden innerhalb und außerhalb des Gehäuses angebracht, um den Rostschutz zu maximieren und die Lebensdauer des Produkts zu verlängern. Optionale Schutzabdeckung gegen Aufhebeln (verhindert, dass Benutzer das Uhrwerk ohne Erlaubnis zerlegen, den Messmechanismus beschädigen oder ändern, und spielt in höchstem Maße die Rolle eines diebstahlsicheren Wassers).
Technischer Parameter:
| DN (mm) | Durchflussbereich | Maximaler Durchfluss Q4 | Gemeinsamer Fluss Q3 | Grenzfluss Q2 | Mindestdurchfluss Q1 | Minimum Lektüre | Maximal Lektüre |
| Q3/Q1 | m³/h | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 50 | 50/200 | 50 | 40 | 1,28/1,25 | 0,8/0,2 | 0.0001 | 999, 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1,26/0,32 | 0.0001 | 999, 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2,0/0,5 | 0.0001 | 999, 999 |
| 150 | 50/200 | 312 | 250 | 8,0/7,88 | 5,0/1,25 | 0.0001 | 999, 999 |
| 200 | 50/200 | 500 | 400 | 12,8/12,5 | 8,0/2,0 | 0.0001 | 999, 999 |

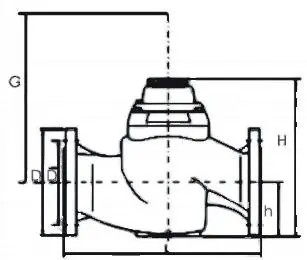

Gesamtabmessungen und Gewicht:
| DN (mm) | Länge | Höhe | Anschlussflansch | Referenzgewicht | |||
| L (mm) | H (mm) | H (mm) | Flansch äußere Durchmesser | Mittendurchmesser des Bolzenlochs D1 (mm) | Anzahl Verbindungsschrauben | kg | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8*M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8*M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |

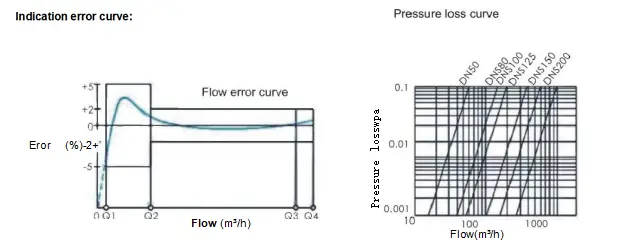

A. Der maximal zulässige Fehler eines niedrigen Bereichs (Q1≤Q B.Wenn die Wassertemperatur ≤30℃ ist, Der maximal zulässige Fehler im hohen Bereich (Q2 ≤ Q ≤ Q4) beträgt ± 2 %, wenn die Wassertemperatur > 30 °C beträgt. Der maximal zulässige Fehler im hohen Bereich (Q2≤Q≤Q4) beträgt ±3 %
