Technische Spezifikationen für duktile Eisenrohrgelenktypen

    Geflanschte Verbindungen verwenden hochfeste Schrauben (entsprechen ISO 898-1 Grad 8,8 oder höher), um Flanschplatten an beiden zu befestigenRohrEnden und stellen eine starre Verbindung zwischen stromaufwärts gelegenen und stromabwärts gelegenen Pipelines her. Strukturlasten werden vollständig von den Schrauben getragen, die Druckbewertungen (z. B. PN16/PN25) mit dem Arbeitsdruck des Systems übereinstimmen.gemeinsamer TypEs fehlt flexible Verformungsfähigkeit und eignet sich für spezielle Anwendungen wie Ventilzubehör, kreuzmaterialische Rohrverbindungen und abnehmbare Rohrabschnitte. Aufgrund der Einschränkungen der Kompressibilität und der Wetterresistenz von dünnen Gummischdichtungen (Dicke ≤ 3 mm) muss die Dichtungseffizienz optimiert werden, indem EPDM- oder PTFE-verstärkte Dichtungen ausgewählt werden. As die starren Struktur kann die axiale Verschiebung nicht absorbieren, die 50-Meter-Expansionsverbindungsverbindungen erfordern. mm/(m · ℃)). Geflanschte Verbindungen sind für absensibilisierende Gebiete ungeeignet. Für dynamische Lastszenarien wird der Übergang zu mechanischen flexiblen K-Typen (AWWA C111-Standard) empfohlen. Die Herstellung und Installation muss streng den ISO 7005 -Spezifikationen für die Ausrichtunggenauigkeit und die Drehmomentkontrolle entsprechen.

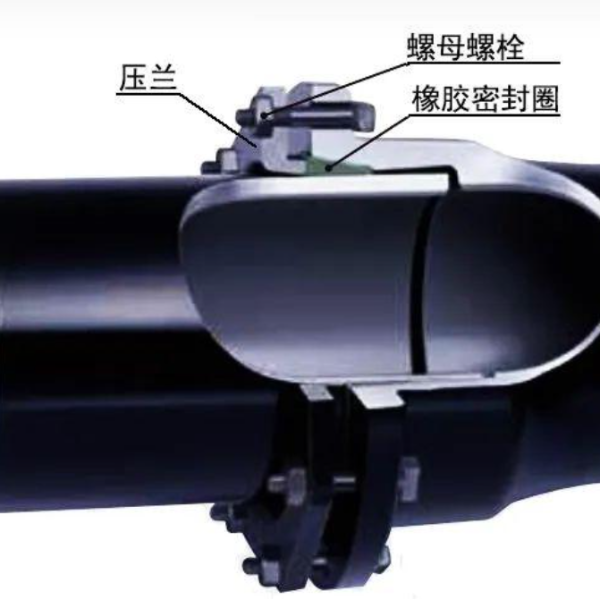

   Flexibler Gelenk: Ein Gelenk, das einen gewissen Grad an Winkelablenkung oder axiale Verschiebung liefern kann. Enthält mechanische flexible Gelenke und flexible Verbindungen. Dies ermöglicht eine begrenzte Verschiebung (axial, radial oder eckig) des Rohrs bei der Aufrechterhaltung der Versiegelungsintegrität. Zu den Haupttypen gehören K-Typ-Gelenke, selbstverrückte mechanische Gelenke und flexible Verbindungen vom Typ Klemme. Die Installation wird einfach abgeschlossen, indem das Spigot -Ende in das Glockenende drückt. Diese Fugen sind durch schnelle Installation und bestimmte Verschiebungen gekennzeichnet und werden in den Projekten der kommunalen Wasserversorgung, Entwässerung und Wasserübertragung häufig verwendet.

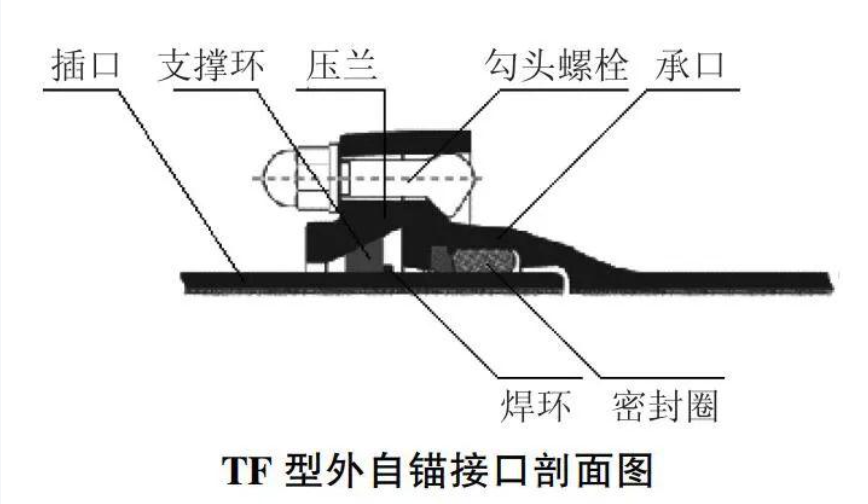

     Selbstermediziner: Eine flexible Verbindungstechnologie innerhalb der DIP-Systeme (duktile Eisenrohre), die zur Widerstand der Gelenktrennung ausgelegt ist. Es integriert eine mechanische Verriegelungsvorrichtung (z. B. einstweilige Zähne, keilförmige Verriegelungsringe oder Verankerungsblöcke) mit einem Gummi-Dichtungsring. Bei der Rückhaltung der Verschiebungskompensationsfähigkeiten von Standardfugenverbindungen (± 10 mm axiale Verschiebung, ± 5 ° Winkelablenkung) wirkt es aktiv axiale Ziehkräfte an der Rohrleitung entgegen. Dies verhindert die durch Innendruck, Wasserflusswirkung oder Bodenbewegung verursachten Gelenktrennungsrisiken. Auf der integrierten Position des Verriegelungsgeräts werden Selbstverringerungsfugen in zwei Haupttypen kategorisiert: externe Selbstverringerung und interne Selbstverringerung. Beide Typen bieten Auszugsbeständigkeit und flexible Verschiebungskompensation. Sie weisen jedoch signifikante Unterschiede in der Strukturdesign, der Anwendungsszenarien und der Installationsverfahren auf.
