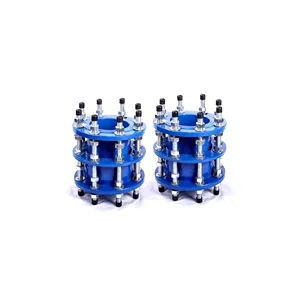

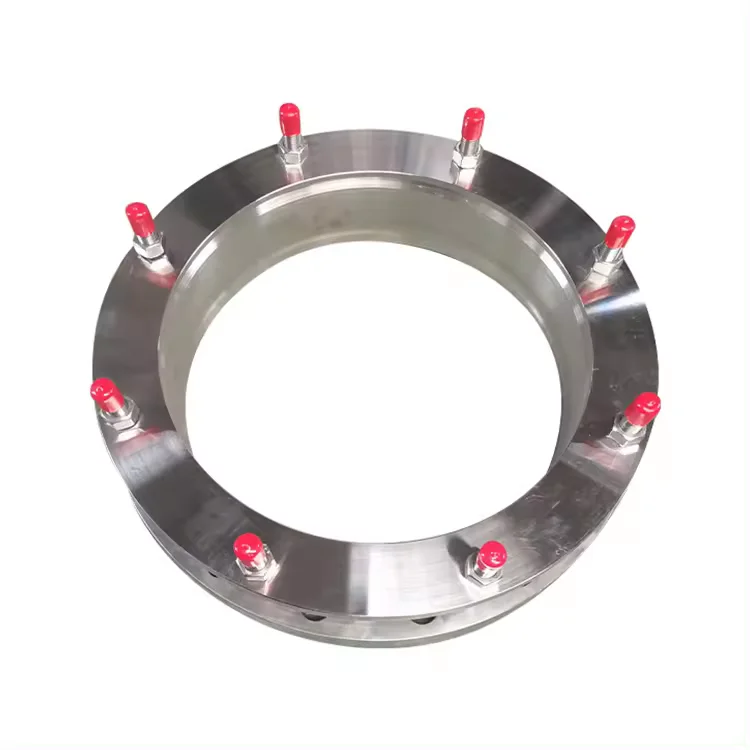

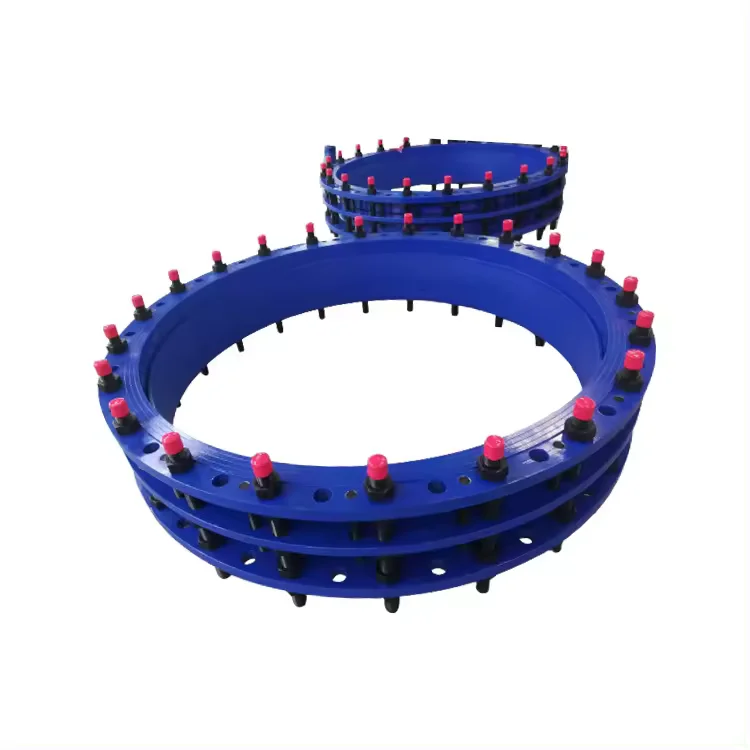

Duktile Eisenrohr -Demontagegelenke
Die Abbaugelenke für duktile Eisenrohr bestehen aus Flanschausdehnungsgelenk, kurzem Rohrflansch und Kraftgetriebe.
Zu den Produktkategorien von duktilen Eisenrohren und -anschlägen gehören hauptsächlich: Wasserversorgungsrohre, Entwässerungsrohre, Wärmerohre, polyfluorester ausgekleidete Rohre, Argonharz-Rohre, epoxy Keramik-gefütterte Rohre, PE-gefütterte Rohre, Zink-Aluminium-Leichtmetallrohrleitungen, Pipes, Self-Pipes, Self-Angas-Rohre, Self-Angas-Rohre, Abwasserrohre und Abwasserrohre und Abwasserrohre und Klauen mit Abwasser und Klauen mit Abwasser.

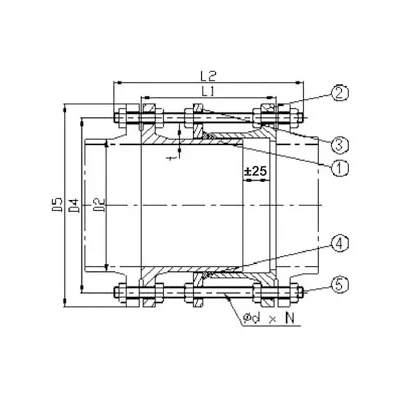

| NEIN. | Teilname | MATERIAL |
| 1 | Flanschzapfen | Duktile Eisen GGG400-10 |
| 2 | Flanschkörper | Duktile Lron GGG400-10 |
| 3 | Retainer | Duktile Eisen GGG400-10 |
| 4 | Dichtung | EPDM/NBR |
| 5 | Diese Geschlecht | Stahl Zinker/Dacromet |
| Dn | D2 | D4 | D5 | L1 | L2 | D (φ) | N | t | W (kg) |
| 50 | 62 | 125 | 165 | 180 | 330 | M16 | 4 | 6.0 | 8.0 |
| 65 | 78 | 145 | 185 | 180 | 330 | M16 | 4 | 6.0 | 12.0 |
| 80 | 98 | 160 | 200 | 200 | 340 | M16 | 8 | 7.0 | 16.0 |
| 100 | 118 | 180 | 220 | 200 | 340 | M16 | 8 | 7.5 | 19.0 |
| 125 | 144 | 210 | 250 | 200 | 340 | M16 | 8 | 7.5 | 20.0 |
| 150 | 170 | 240 | 285 | 200 | 340 | M20 | 8 | 8.0 | 29.0 |
| 200 | 222 | 295 | 340 | 220 | 350 | M20 | 8 | 8.5 | 37.0 |
| 250 | 274 | 350 | 400 | 230 | 370 | M20 | 12 | 9.0 | 51.0 |
| 300 | 326 | 400 | 455 | 230 | 390 | M20 | 12 | 10.0 | 63.0 |
| 350 | 378 | 460 | 505 | 260 | 400 | M20 | 16 | 10.5 | 83.0 |
| 400 | 429 | 515 | 565 | 260 | 420 | M24 | 16 | 11.0 | 100.0 |
| 450 | 480 | 565 | 615 | 270 | 435 | M24 | 20 | 11.5 | 125.0 |
| 500 | 532 | 620 | 670 | 280 | 440 | M24 | 20 | 12.0 | 132.0 |
| 600 | 635 | 725 | 780 | 300 | 460 | M27 | 20 | 13.5 | 185.0 |
| 700 | 738 | 840 | 895 | 300 | 480 | M27 | 24 | 14.5 | 226.0 |
| 800 | 842 | 950 | 1015 | 320 | 500 | M30 | 24 | 16.0 | 305.0 |
| 900 | 945 | 1050 | 1115 | 320 | 500 | M30 | 28 | 17.0 | 375.0 |
| 1000 | 1048 | 1160 | 1230 | 340 | 545 | M33 | 28 | 18.0 | 425.0 |
| 1100 | 1152 | 1270 | 1340 | 350 | 545 | M33 | 32 | 19.5 | 600.0 |
| 1200 | 1255 | 1380 | 1455 | 360 | 580 | M36 | 32 | 20.5 | 651.0 |
| 1400 | 1462 | 1590 | 1675 | 390 | 680 | M39 | 36 | 23.0 | 917.0 |
| 1500 | 1565 | 1700 | 1785 | 410 | 680 | M39 | 36 | 24.0 | 1200.0 |
| 1600 | 1668 | 1820 | 1915 | 420 | 700 | M45 | 40 | 25.5 | 1285.0 |
| 1800 | 1875 | 2020 | 2115 | 440 | 720 | M45 | 44 | 28.0 | 2050.0 |
| 2000 | 2082 | 2230 | 2325 | 460 | 720 | M45 | 48 | 30.0 | 2500.0 |
Produktparameter
Standard: ISO2531, EN545, EN598
Klasse: K -Klasse, C Klasse
Verbindungsmodus: Schnittstelle vom Typ T-Typ, Schnittstelle vom Typ GT, Selfchor-Schnittstelle
Durchmesser: DN80-DN2600
Länge: 8,15 m, 6,0 m, 5,7 m
Anwendung: Städtische Wasserversorgung, Entwässerung, Abwasser usw.
Innenbeschichtung: Gewöhnlicher Zement, Zement mit hohem Schwefel, Zement mit hohem Aluminiumoxid, Epoxidpulver FBE, PU oder PE, individuell
Außenbeschichtung: 99,99 Zink + schwarzer Asphaltfarbe (70 Mikrometer), Epoxidpulver FBE, Zink Aluminiumlegierung + Epoxidfarbe, PU, angepasst
Zubehör: Gummi -Ring
Verpackung: Bulk, Stahlschnüre
Garantiezeitraum: 1 Jahr
Material: duktiles Eisen
Arbeitsdruck: PN10, PN16
Standard: ANSI JIS DIN ASME
Merkmale: Es besteht aus Flanschausdehnung, kurzer Rohrflansch und Kraftgetriebe. Es kann die Pipeline -Installationsfehler durch Druckschub (Blindplattenkraft) kompensieren, und der Stecker kann die axiale Verschiebung nicht absorbieren.
Lose Rohrverbindung wird hauptsächlich für Zubehör wie Pumpen und Ventile verwendet.
