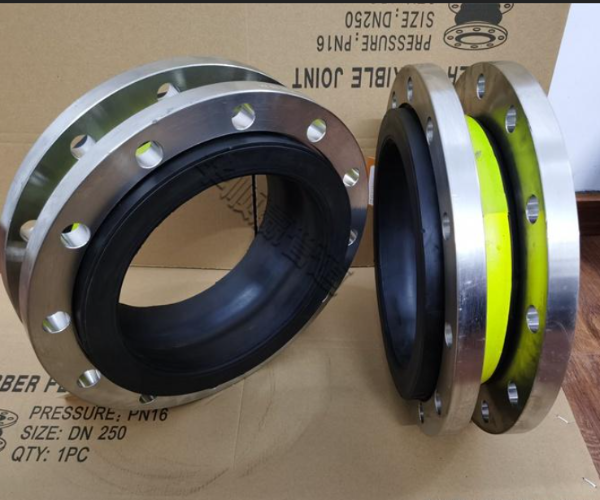

Die Struktur flexibler Kupplungen

   Der Kern von aFlexible Kupplungist ein gummi -elastischer Körper, der aus mehreren Materialschichten besteht, die typischerweise als Kugel (einzelne oder doppelte Kugel) oder in einer Wellblech-/Balgform geformt sind. Die innerste Schicht ist die innere Gummischicht (innere Auskleidung). Diese Schicht ist in direktem Kontakt mit dem im Rohr fließenden Medium. Daher muss das Kautschukmaterial (wie EPDM, Nitrilkautschuk/NBR usw.) basierend auf den Eigenschaften des Mediums (wie Korrosivität und Temperatur) ausgewählt werden, um Korrosionsbeständigkeit, Verschleißfestigkeit und Versiegelung zu gewährleisten.

   Außerhalb der inneren Gummischicht liegt die entscheidende Verstärkungsschicht (Kadaver-/Skelettschicht). Diese Schicht wird aus mehreren Lagen aus hochfestem Nylon- oder Polyester-Kabelgewebe gebildet, das in einem Kreuzlag-Muster angeordnet und in den Gummi eingebettet ist. Seine Hauptfunktion besteht darin, dem internen Druck der Pipeline zu widerstehen, die radiale Expansion zu begrenzen und Spannung gleichmäßig zu verteilen.

   Die äußerste Schicht des elastischen Körpers ist die äußere Gummischicht (Abdeckung). Diese Schicht erfordert der Umgebung und erfordert ein Gummi, das für ihren Widerstand gegen Verwitterung, Ozon und Altern ausgewählt wird, um die innere Struktur zu schützen.

An beiden Enden der Kopplung befinden sich die Endverbindungsstrukturen (wie Flansche, lose Flansche, Gewindeenden oder Klemmverbindungen). In den Gummi an diesen Endverbindungsbereichen sind hochfeste Stahldrahtringe (Verstärkungsringe) eingebettet. Diese Ringe stellen sicher, dass die Kupplung sicher an den Rohrflanschen befestigt ist, wodurch Auszug oder Ablösung unter Druck- oder Verschiebungskräften verhindert wird.
