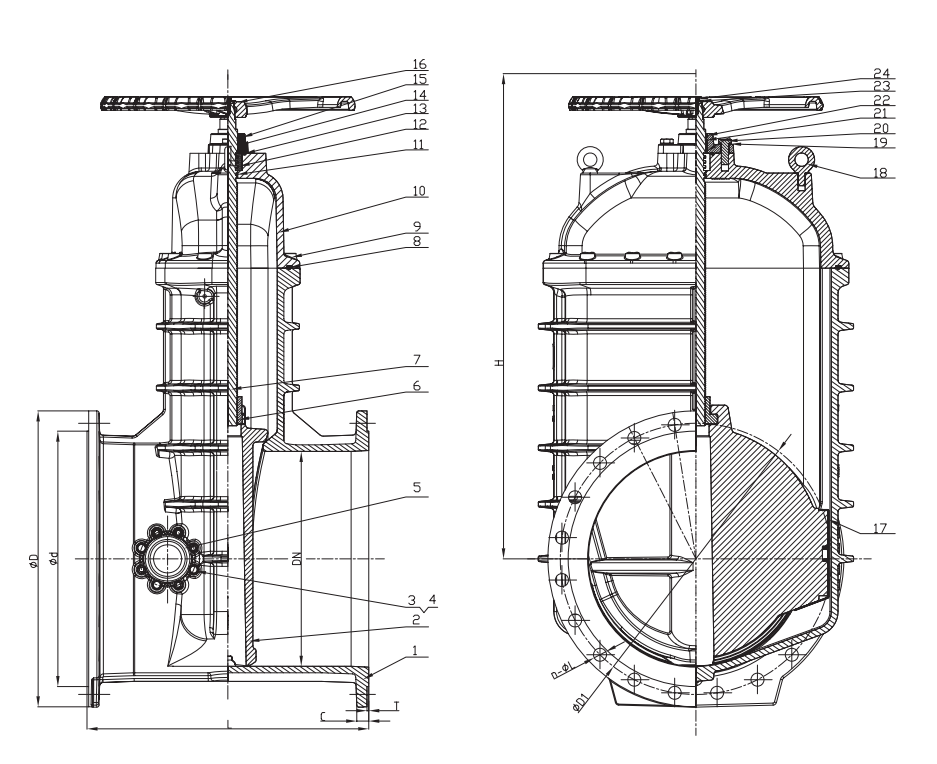

Was ist Flanschfestes -NRS -Gate -Ventil mit Bypass -Auslass (Z45XL)?

Grundtyp & Kernstruktur:

Dies ist ein Gate -Ventil. Seine Kernkomponente ist ein diolförmiges Tor/ein Keil, das sich in einer geraden Linie senkrecht zur Öffnung der Flüssigkeitsströmung bewegt (Gate hebt, um den Fluss zu ermöglichen) oder schließen (Gate senkt den Blockfluss). Dieses Design führt zu einem minimalen Strömungswiderstand, wenn es vollständig geöffnet ist.

Schlüsselversiegelungstechnologie - widerstandsfähiger Sitz:

Das Ventil verwendet ein belastbares Sitzdesign. Dies bedeutet, dass der Dichtungsring (Sitz) des Ventils normalerweise aus hochwertigem Gummi (wie EPDM, NBR) besteht und elastisch/flexibel ist. Wenn sich das Ventil schließt, drückt das Tor gegen den belastbaren Sitz, wodurch der Gummi verformt und fest an die Kante des Tors entspricht, wodurch ein zuverlässiger Siegel erzeugt wird. Dieses Design bietet eine gewisse Toleranz für geringfügige Verunreinigungen (wie den Schlick) in der Pipeline und bietet eine hervorragende Versiegelung, insbesondere für Anwendungen mit niedrigem oder mittlerem Druck.

STEM -Betriebsmethode - NRS:

NRS steht für nicht steigender Stamm. Beim Betrieb des Ventils (normalerweise durch Drehen eines Handrads oder Getriebe) dreht sich der Stiel selbst nur; Es bewegt sich nicht axial nach oben oder nach unten. Die Drehbewegung des Stamms wird über einen internen Gewindemechanismus (normalerweise eine Gate -Nuss) in die lineare Hebungs-/Absenkung des Tors umgewandelt. Der Hauptvorteil dieses Designs ist die minimale Voraussetzungsanforderung. Die Oberseite des Stiels steigt während des Öffnens/Schließens nicht an, was es ideal für platzbeschränkte Installationen (wie unterirdische Ventilgruben).

Verbindungsmethode - Flansch:

Die Einlass- und Auslassenden des Ventils verfügen über Flansche. Flansche sind kreisförmige Felgen mit Bolzenlöchern. Während der Installation werden Schrauben verwendet, um die Flansche des Ventils fest an die entsprechenden Paarungsflansche an der Rohrleitung zu verbinden, wobei eine Dichtung dazwischen platziert ist, um die Versiegelung zu erreichen. Die Flanschverbindung ist eine der häufigsten und zuverlässigsten Methoden für Pipelineventile, die eine einfache Installation, Entfernung, Wartung und stellvertretende höhere Drücke und Zugkräfte erleichtern.

Kernfunktion - mit Bypass -Outlet:

Dies ist das markanteste Merkmal dieses Ventils. Es verfügt über eine zusätzliche, kleinere Auslass am Ventilkörper (typischerweise in der Nähe der Einlassseite oder in der Mitte), die als Bypass -Auslass oder Blutungsanschluss bezeichnet wird. Dieser Bypass-Anschluss ist normalerweise mit einem Kugelventil mit kleinem Durchmesser, einem Steckerventil oder einem Globusventil (als Bypassventil bezeichnet) ausgestattet.

Kernfunktionen des Bypass -Auslasss: Ausgleichsdruck über das Hauptventil: Vor dem Öffnen des Haupttorventils, insbesondere wenn es einen signifikanten Druckdifferenz (hoher Differenzdruck) darüber gibt, wird das Bypassventil langsam zuerst geöffnet. Dies ermöglicht Flüssigkeit von der Hochdruckseite, um allmählich durch die Bypass-Linie in die Niedrigdruckseite zu fließen und den Druck auf beiden Seiten des Haupttors auszugleichen. Reduzieren des Betriebsdrehmoments und des Schutzes des Ventils: Nach dem Ausgleich der Druckausgleich wird die Kraft (Drehmoment), die zum Öffnen des Hauptventils erforderlich ist, erheblich reduziert, was den Betrieb erleichtert. Noch wichtiger ist, dass dies die Risiken verhindert, die mit dem Erzwingen des Hauptventils unter hohem Differentialdruck verbunden sind, wie z. B. schwere Gate -Vibrationen, Bewertungen/Verschleiß der Sitzdichtungsoberfläche, oder sogar Stammverformung/Bruch, stark schützt das Ventil und das Ausdehnen des Lebensdauers. Drucklinderung. / Probenahme: Das Bypassventil kann auch für die Übertragung oder Probenahme mit kleiner Durchflussflüssigkeit verwendet werden.

Operation & Indikation:

Das Ventil wird normalerweise über ein oberste Handrad (kleinere Größen) oder Getriebe betrieben (größere Größen oder eine einfachere Bedienung). Aufgrund des NRS -Designs führt das Drehen des Handrads/der Getriebeeingangswelle dazu, dass das Tor hebt/tiefer wird. Das Ventil enthält normalerweise einen Positionsindikator (z. B. Zeiger und Zifferblatt), der deutlich zeigt, ob sich das Ventil in der offenen, geschlossenen oder mittleren Position befindet.

Primäre Anwendungsszenarien:

Dieses Ventil ist besonders für Anwendungen geeignet, die einen häufigen Betrieb erfordern, oder wenn während des Betriebs ein hoher Differenzdruck vorliegt. Zu den allgemeinen Verwendungen gehören: Wasserversorgungsnetzwerke (kommunaler, industriell): Hauptleitungen, Pumpstationsauslassungen, Zonen -Isolationsventile, insbesondere wenn das Wasserhammer -Risiko hoch ist oder Hauptventilschutz ist erforderlich. Fire -Schutzsysteme: Feuerpumpenablöser, Entladungen des Hauptverkehrs, Hauptregelventile für sichere und zuverlässige Ventilbetrieb während der Ereignisse.

Modellbezeichnung - Z45XL:

Z45XL ist eine typische Modellbezeichnung für diese Art von Ventil unter dem chinesischen Nationalstandard (GB): Z: Repräsentiertes Gate -Ventil (ZHA FA - 闸阀 闸阀 闸阀) .4: Repräsentiert geflansches Anschluss. In den tatsächlichen Produkten können kleinere Größen ein Handrad direkt verwenden, aber das Modell kann diese Seriennummer beibehalten. XL: In der Regel bedeutet das Ventil einen belastbaren Sitz (Xing - 弹性) und beinhaltet eine Bypass -Ausgabe (lang - 旁通). Dies ist die wichtigste Kennung, die dieses Modell von einem Standard -Resilient -Sitztorventil (z. B. Z45X - nur belastbarer Sitz, kein Bypass) unterscheidet.
