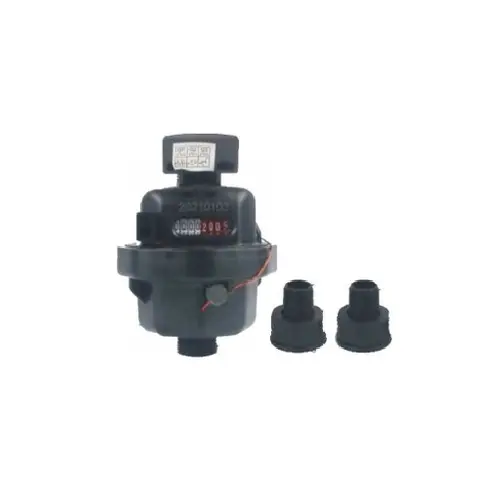

Volumetrischer Wasserzähler
Die Messung eines volumetrischen Wasserzählers ist genauer als die eines Mehrstrahl-Wasserzählers.
Der Messfehler des Mehrstrahl-Wasserzählers beträgt ±2 %, während der Fehler des volumetrischen Wasserzählers unter Umständen liegt
auf einem Niveau von ±0,5 % oder sogar niedriger gesteuert.
Lieferzustand:
▶Größe: DN15, DN20
▶Max. Arbeitsdruck: PN16
▶Druckverlust: ≤ 0,063 MPa
▶Wassertemperatur: T30, T50
▶Standards: ISO4064. Klasse C
▶R:R160(R=Q3/Q1)(optional)
▶ Installation: Horizontal, vertikal oder geneigt
▶Verbindungsmethode: BSP-Gewinde

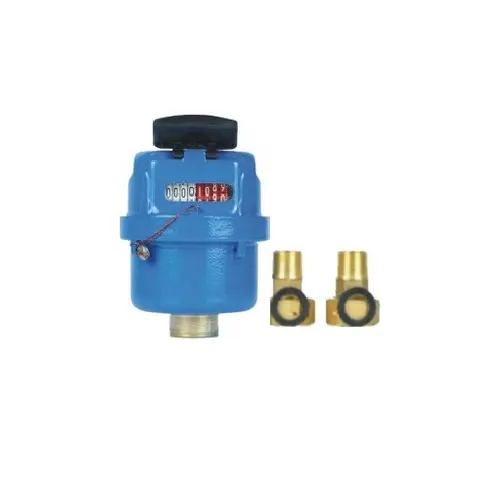

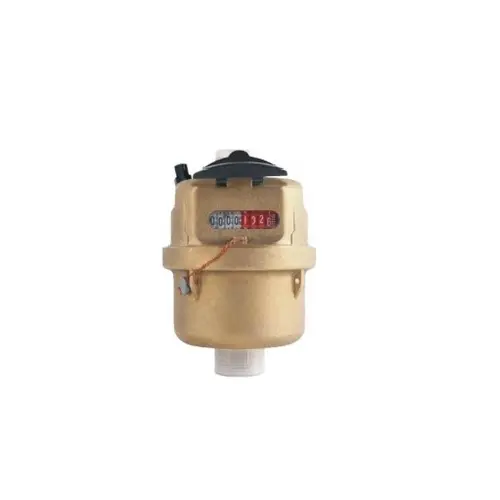

▶Körper kann aus Messing, Messing mit Grundierung und ABS gewählt werden.
Verwenden Sie einen volumetrischen Drehkolben, der für die Messung genauer ist.
▶Bessere Empfindlichkeit
▶Großer Durchflussbereich
▶Mehrwinkelinstallation
▶Fernübertragungsgerät kann auf Anfrage hinzugefügt werden

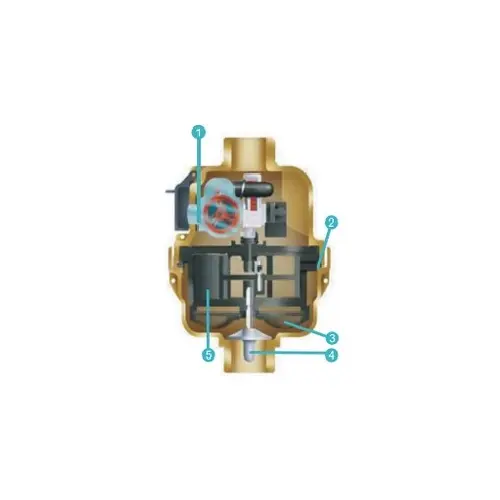

Innerer Aufbau des Wasserzählers:
1. Einfach zu lesendes Register
2. O-Ring-Dichtung
3. Sieb
4.Optionales Rückschlagventil

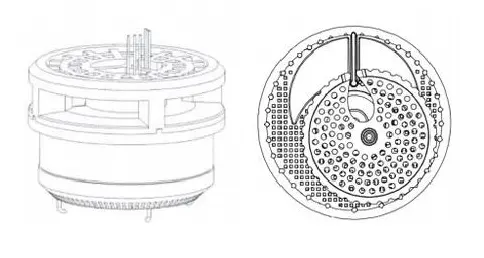

5. Das gerillte Kolbendesign sorgt für eine lange Lebensdauer und reduziert Verstopfungen

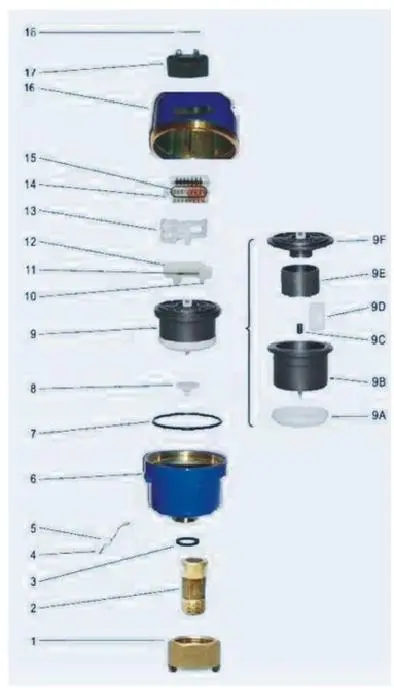

| Code | Beschreibung | Menge |
| 1 | Nuss | 2 |
| 2 | Kupplung | 2 |
| 3 | Dichtung | 2 |
| 4 | Kupferdraht | 1 |
| 5 | Blei plombieren | 1 |
| 6 | Unterer Körper | 1 |
| 7 | O-Ring | 1 |
| 8 | Rückschlagventil | 1 |
| 9A | Sieb | 1 |
| 9B | Kammer | 1 |
| 9C | Busch | 1 |
| 9D | Teilungsplatte | 1 |
| 9E | Kolben | 1 |
| 9F | Abdeckung | 1 |
| 10 | Klemmrahmen | 1 |
| 11 | Frühling | 1 |
| 12 | Klemmschieber | 1 |
| 13 | Getriebebaugruppe | 1 |
| 14 | Registrieren | 1 |
| 15 | O-Ring | 1 |
| 16 | Oberkörper | 1 |
| 17 | Deckel | 1 |
| 18 | Scharnierstift | 1 |

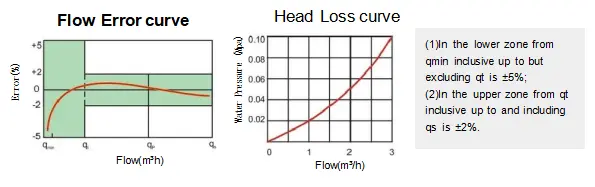

Wichtigste messtechnische Parameter:
| Größe | Klasse | R(Q3/Q1) | Q4(m³/H) | Q3(m³/H) | Q2(L/H) | Q1(L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

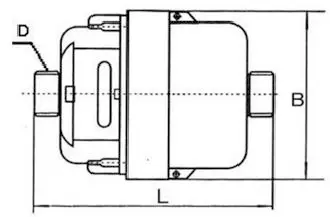

Größe und Verpackungsdetails des Wasserzählers:
| Größe | Länge (mm) | Breit/Breite (mm) | Verbindung Faden | Gewicht (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Größe | Produktgröße (cm) | Produktgewicht (kg) | Pakete in 1 Karton | Kartongröße (cm) | Gesamtgewicht für 1 Karton (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
