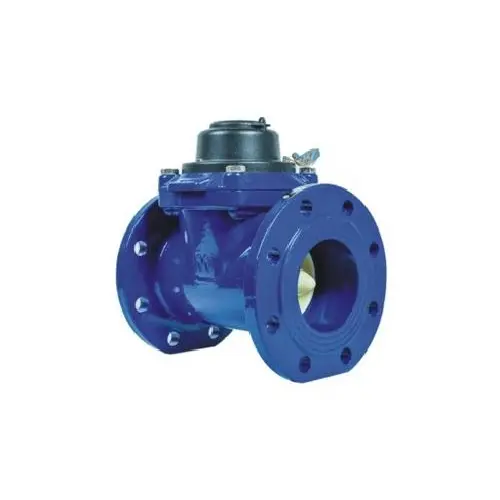

Woltman-Wasserzähler
Der Woltman-Helix-Wasserzähler kann in einen horizontalen Helix-Woltman-Wasserzähler (WPH) und einen vertikalen Helix-Wasserzähler unterteilt werden
Woltman-Wasserzähler (WS) unterscheiden sich in der internen Struktur des Wasserzählers, die Wasserzähler jedoch
Horizontal installiert. Der Vorteil des vertikalen Woltman-Wasserzählers (WS) ist ein größerer Durchflussbereich (R80/R160/R200). Für die Installation sind keine strengen Anforderungen an einen geraden Rohrabschnitt und einen Außenfilter erforderlich.
Verwendung: Der horizontale Woltman-Wasserzähler wird zur Messung des Gesamtdurchflusses von Rohrleitungen mit großem Durchfluss verwendet. Er eignet sich besonders für die Wasserversorgung von Hauptleitungen und den Wasserbedarf im Bergbau großer Anlagen. Die Hauptmerkmale sind große Zirkulationskapazität, kleines Volumen, kompakte Struktur, einfache Bedienung und Wartung.
Anwendbare Bedingungen:
▶ Größe: DN40 ~ DN600
▶Material: Gusseisenschale
▶ Kaltes Wasser: 0,1 ~ 30 ℃
▶ Heißes Wasser: 0,1 ~ 90 ℃
▶ Arbeitsdruck: 1,0 MPa/1,6 MPa
Installationsmethode:
1.Horizontale Installation.
2.Zusätzlicher Wasserfilter ist erforderlich.
3.Der Wassereinlass/-auslass des Wasserzählers benötigt einen geraden Rohrabschnitt U10/D5.
Eigenschaften:
1. Die trockene magnetische Übertragungsstruktur sorgt dafür, dass der Zähler sauber und klar ist.
2. Große Durchflusskapazität, geringer Druckverlust und stabile Leistungskurve.

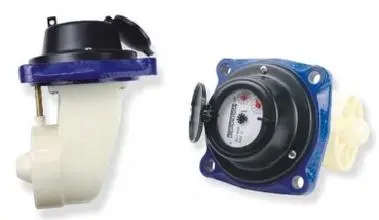

3. Das Messwerk ist austauschbar und leicht zu demontieren.
4. Edelstahlbefestigungen und Epoxidharzpulver werden innen und außen auf die Schale gesprüht, um den Rostschutz zu maximieren und die Lebensdauer des Produkts zu verlängern.
5. Der Messmechanismus verfügt über eine gute Universalität, eine magnetische Verbindung, einen kleinen Übertragungswiderstand sowie einen empfindlichen und zuverlässigen Betrieb.
6. Der Zähler ist vakuumversiegelt, verhindert Kondensation und Zerstäubung und kann das ganze Jahr über klare und genaue Messwerte liefern
Technischer Parameter:
|
DN (mm) |
Durchflussbereich |
Maximal Q4 |
Gemeinsam fließen Q3 |
Grenze Q |
Minimum Q1 |
Minimum Lektüre |
Maximal Lektüre |
|
Q3/Q1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999.999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999.999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999.999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999.999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999.999.999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999.999.999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999.999.999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999.999.999 |
Gesamtabmessungen und Gewicht:
|
DN (mm) |
Länge |
Höhe |
|
Anschlussflansch |
Referenzgewicht |
|
|
L(mm) |
Hmm) |
Flansch außen Durchmesser |
Mitteldurchmesser Bolzenloch D1 (mm) |
Anzahl Verbindungsschrauben |
kg |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

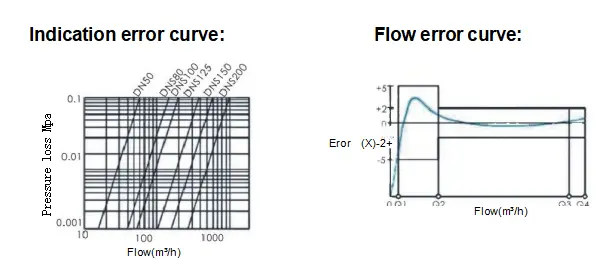

A. Der maximal zulässige Fehler eines niedrigen Bereichs (Q1≤Q B.Wenn die Wassertemperatur ≤30℃ ist, Der maximal zulässige Fehler im hohen Bereich (Q2 ≤ Q ≤ Q4) beträgt ± 2 %, wenn die Wassertemperatur > 30 °C beträgt. Der maximal zulässige Fehler im hohen Bereich (Q2≤Q≤Q4) beträgt ±3 %
